UTP para conectar cámaras CCTV

[rgppsicofxp]

Hola, estoy viendo la forma de utilizar cable utp en vez de coaxil para conectar unas cámaras, el tema es que los cables tienen diferente impedancia característica y por lo que leí habria que poner un adaptador de impedancias (balun). Yo pensaba en utilizar varios cables del utp p transmitir el video, de esta forma la impedancia caracteristica cambiaria no? Si alguien a utilizado esto y sabe quizas me diga que pines es recomendable utilizar y eso, desde ya muchisimas gracias.

[OGalati]

Vos querés transmitir varias señales de video en el UTP ?

En el UTP hay 4 pares (8 hilos), cada par tiene su propio trenzado, y son casi los 4 iguales. Tenés que usar cada hilo con su compañero de par, osea los dos hilos que están trenzados entre sí. No sé si soportará varias señales de video simultáneas. Sí podrías transmitir video por un par, si lográs adaptara la impedancia con un balún, y llevar tensión de alimentación por otro par.

Slds.

[masandres]

Por lo que lei, si se puede y hay varios modelos, activos, pasivos, con filtro de ruido y ganancia, con variedad de costo y lo interesante es que ahorras en las dos fichas BNC macho ademas de poder enviar la alimentacion por algunos de los pares, aunque con un cable UTP serian solo para dos camaras maximo, un par (2 hilos) para video y otro par de (2 hilos) para la alimentacion, con eso tendrias 4 hilos para cada camara.
Pero es una opcion ya que bajaria el costo de coaxil y alimentacion.
Si lo implementas conta como fue la experiencia.
Suerte.

[Arkngel7]

Ok!!! Despues de leer las explicaciones de los foristas anteriores, quiero tambien hacer mi aporte si me lo permite, valga decir que soy instalador de este tipo de sistemas y puedo aportar mi experiencia para ayudar al amigo en la toma de su desiccion.
Comenzare por decir que si existe la manera de transmitir y conectar camaras de CCTV usando cable UTP; la conexion de las puntas variara segun las camaras a montar o la cantidad de camaras; por ejemplo:

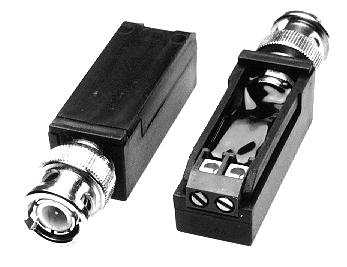

1) Puedes Instalar en un cable UTP 4 camara de manera tal que cada par (Blanco Verde-Verde; Blanco Azul - Azul; Blanco Naranja - Naranja y Blanco Marron - Marron) te sirva para un canal de video de cada camara; en este caso deberas usar un Balum segun el que aparece en este enlace: http://www.yourdictionary.com/images...ter/_BALUN.GIF o este: http://crisvancctv.com/accesorios/vi...n%20pasivo.jpg; la diferencia estre estos dos es la ganacia que te ofrecen.
2) Puedes tambien hacer uso de otros dispositivos que simplifican mucho mas el trabajo, si usas camaras que poseen audio, es mas facil usar un cable UTP por camara; en este caso montaras los conectores RJ45 en las puntas del cable, de acuerdo a la norma de tu preferencia (568A 0 568B), es indistinto y puedes usar un balum Audio, power, video mas o menos como este: http://image.made-in-china.com/2f0j0...un-NT-602-.jpg; como veras este balum te permite usar el cable UTP con su conector RJ45 y poder enviar Audio, Video y corriente por un mismo cable, sin que esto afecte la calidad del Video.

Espero haber podido colaborar y se se ofrece algo mas, puedes escribirme a: Ibrahim_P@IElectronics.com.ve y gustosamente te respondere, aclarando que nada me impide compartir la informacion por este medio ya que creo que para eso estan hechos.

Arkngel7

[ideinsj]

Buenas, he visto una placa GV900, conectadas 16 camaras, pero le conectaron balum en un solo lado, a algunas le conectaron detras de la pc, otras junto a las camaras, y funciona todo, como puede pasar?

[masandres]

La semana pasada he instalado 8 camaras con 2 Cables UTP uno con una distancia de 90 mts desde la DVR y el otro a 70 mts desde la DVR conectando dos Balunes pasivos por cada camara de los mas economicos uno en la camara y el otro en la entrada de la DVR, intente pasar DC alimentacion por el UTP pero me daba problemas de bajada de tension aun usando 2 pares del UTP asi que la alimentaciones de las camaras las conecte de aparte.
El problema de la tension era por que las camaras tenian LEDs infrarojos para Dia/Noche, entonces cuando oscurecia encendian los LEDs consumiendo mas corriente y ocasionando problemas de tension = a problemas de imagen.
Luego de solucionar eso todo quedo perfecto incluso con 4 camaras en intemperie.
Ayer llovio y por ahora sin problemas las camaras son Waterproff.
Si alguien tiene una experiencia similar estaria bueno que la comparta.

[foche71]

Les cuento mi experiencia: salgo de la DVR con Balun, 15 o 20 metros de UTP, y balun en la camara (Par Azul); por el par Naranja, 12 Vcc. Perfecto.
En breve, probare: 4 Camaras por UTP, alimentadas cerca del punto de fijacion.
Les cuento, y si puedo, va con fotos...

[jolival33]

Hola como están

estoy instalando 9 cámaras a una tarjeta genérica SDVR MXC-607T PLACA 16 120fps CHANEL que la compre en mirax Chile. Conectadas con balun pasivo,estoy recién canalizando lo que es cable utp con canaleta legran. a los diferentes puntos donde se instalara las camaras , compre domos también 2 inflarojas para exterior mas 5 tipo sensores de alarma ocultas para los salones de restauran. ( es un restauran con 4 salones las distancia son relativamente cortas no creo que mas de 25 mt la mas lejana. Espero no tener problemas de tensión con los baluns . También me preocupa la configuración de la tarjeta, la que compre viene con el disco de instalación espero que me valla bien..
los balun los conectare con una par para vídeo y otro par para la energía 12v
para conectar 2 cámaras con utp ¿ deberían estar cerca supongo por la manipulación del cable. si alguien sabe de como conectar 2 cámaras con el mismo cable pero distantes por favor cuéntelo

si alguien sabe algo que me pueda aportar a la instalación seria buenísimo.
Saludos a todos

[jgviloria64]

Excelente esplicacion. Yo he conectado hasta 12 camaras usando cable UTP nivel 5, en distancias superiores alos 230 metros y sin ningun problema hasta ahora. Lo unico es con la parte de la alimentacion de corriente, que el cable utp es muy fragil y a la hora de conectarlos se me partia, pero eso lo resolvi conectando con un cajetin.

[masterchelo]

Hola como estan alguien me sabria decir si es lo mismo alimentar los 12v de las camaras con cable UTP o es mejor hacerlo con cable tipo taller. Gracias
